 定制液晶屏



时间:绘制工程图:2~3个工作日;开模制作样品:13~15天;交期:25~30天.

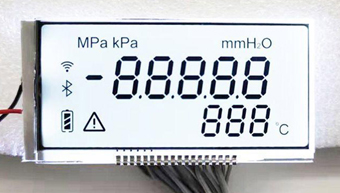

定制液晶屏相对与点阵液晶的像素排成阵列，定制液晶屏的像素在排列和外形上很自由。普遍的就是类似数码管的“8”字段，一个“8”字由7个笔段组成，也就是7个像素。“米”字
　　型“8”字由16个像素组成。当然定制段码屏的笔段可以做成任意形状，只要驱动芯片的驱动能力许可。比如公司的logo，其它图案，文字等等。



TN型液晶屏通常有全透，半透和反射三种模式。液晶是不会主动发光的，需要外接提供光源。全透型液晶的光源来在液晶背后；反射型液晶的光源来自液晶的前方，被液晶屏的偏光片反射到观察者眼睛；半透型液晶介于二者之间，既有来自液晶后方的光线也有反射的前方光线。因此全透型液晶需要使用背光源，反射性不需要背光源，半透型液晶可使用背光源也可以不使用。不使用背光源的液晶屏在黑暗中是无法观察到显示的。

1、 DISPLAY TYPE:

TN 、 HTN 、 STN 、 FSTN等

显示类型对产品的价格影响大，通常由显示像素的数量及产品的档次而定

2、 OPERATING VOLTAGE:

Vo：通常由驱动IC及所用电源而定

TN型 ：一般 2.5V ～ 5.5V ，常用： 3.0V 、 4.5V 、 5.0V

3、 OPERATING TEMPERATURE:

一般分 3 档，范围越宽价格越高：

常温： 0 ℃～+ 50 ℃

宽温：- 10 ℃～+ 60 ℃

超宽温：- 20 ℃～+ 70 ℃

4、 STORAGE TEMPERATURE:

一般分 3 档，通常选择比工作温度宽 10 ℃：

常温：- 10 ℃～+ 60 ℃

宽温：- 20 ℃～+ 70 ℃

超宽温：- 30 ℃～+ 80 ℃

5、 DRIVE MODE:

须确定 2 个参数：

Duty ：主要由显示像素的数量及驱动 IC 决定，一般 TN 型 LCD 在 1/1( 静态 ) 到 1/16 范围内， 1/16 duty及以上 显示效果较差

Bias ：佳值 =sqrt(duty)+1

6、 VIEW DIRECTION:

主要有 6:00 和 12:00 两种，绝大多数为 6:00

7、 POLARIZER TYPE:

一般有以下几种：

反射正显、全透正显、全透负显、半透正显

后3类可加背光源，半透显示成本比较高

8、 CONNECTOR:

斑马条 ( 导电胶条 ) 、金属脚、斑马纸
