段码液晶屏叫法起源于早期液晶显示屏开始应用之时，主要是替代LED数码管（由7个笔断组成，用于显示数字0～9），如计算器、钟表等，显示内容均为数字，也较简单。LCD从类型上分：TN型LCD，HTN型LCD，STN型LCD，FSTN型LCD等众多类型
　　段码液晶屏开模相对与点阵液晶的像素排成阵列，段码液晶屏开模的像素在排列和外形上很自由。最普遍的就是类似数码管的“8”字段，一个“8”字由7个笔段组成，也就是7个像素。“米”字
　　型“8”字由16个像素组成。当然段码液晶屏开模的笔段可以做成任意形状，只要驱动芯片的驱动能力许可。比如公司的logo，其它图案，文字等等。
 段码式液晶屏，或笔段式液晶屏，是液晶用户对某一类液晶显示屏的叫法，但在液晶行业内，小液晶屏开模、小尺寸液晶屏开模一般称为图案型液晶屏，以区别于点阵型液晶屏，故段码液晶并不是一个严格的表述或分类。
　　液晶材料制作，价格低廉。段式液晶的驱动成本也很低廉，经典的HT1621系列芯片是不错的选择。HT1621可以驱动32×4=128个笔段，相当于16个“8”字。HT1621的接口是串行的，有CS，WR，RD（RD也可以不用），DATA几个引脚。HT1621还能驱动蜂鸣器，发出高低两种频率的声音。
工作原理
TN型液晶屏通常有全透，半透和反射三种模式。液晶是不会主动发光的，需要外接提供光源。全透型液晶的光源来在液晶背后；反射型液晶的光源来自液晶的前方，被液晶屏的偏光片反射到观察者眼睛；半透型液晶介于二者之间，既有来自液晶后方的光线也有反射的前方光线。因此全透型液晶需要使用背光源，反射性不需要背光源，半透型液晶可使用背光源也可以不使用。不使用背光源的液晶屏在黑暗中是无法观察到显示的。

产品参数:

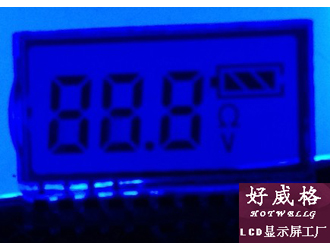

型号：HWG130913A-1610
1) 外型尺寸：16*10/8*2.8MM

2) 导电玻璃厚度：1.1mm；

3) 象素最小间隙：10um；

4) 占空比：1/4duty,1/3BIAS

5)电压:3.0V

6) 连接方式：金属插脚
2. 产品型式

1) 显示方式：正性

 2) 光学模式：全息型

3) LCD类别：TN型

驱动IC：1/2BIAS偏压选用单片机，1/3BIAS偏压选用HT1621
